برند : جیلانگ
دستهبندی : اوزون
اوزون زن جیلانگ
برچسب‌ها:
24 ماه گارانتی : 24 ماه
استخر : موتور خانه
کاربرد : تمیز نگه دارنده
ضمانت : 24 ماه
ازن و نقش آن در ضدعفونی آب استخر
ازن به عنوان یک ماده اکسیدکننده قوی شناخته می‌شود. در این روش مولکول ناپایدار O3 که تمایل بالا به اکسید کردن مواد اطراف خود دارد، باعث ضدعفونی آب استخر می‌گردد. این ماده اکسیدکننده با کلرامین موجود در آب واکنش داده و آن را اکسید می‌کند، و به این ترتیب شرایط مناسبی برای ضدعفونی آب فراهم می‌آورد. با این حال، ماندگاری پایین ازن در آب به عنوان یک ایراد مهم تلقی می‌شود. به عبارتی، هیچگاه مقداری ازن ذخیره شده در آب وجود ندارد که بتواند با وارد شدن آلودگی‌های جدید، آنها را اکسید کند.
برخلاف ازن، در فرآیند گندزدایی با کلر همیشه مقداری مازاد از کلر در آب وجود دارد که می‌تواند با انواع آلودگی‌های جدید وارد شده به آب واکنش داده و آنها را از بین ببرد. کلر آزاد با میزان بیش از 1 ppm می‌تواند تقریباً تمامی مواد و آلاینده‌های مضر استخر را در کمتر از 60 ثانیه از بین ببرد. اهمیت این موضوع در این است که ازن به تنهایی نمی‌تواند به عنوان ماده ضدعفونی‌کننده استخر عمل کند.
ازن به شدت ناپایدار است و در مدت حدود 20 ثانیه واکنش داده و با از بین بردن آلایندگی به مولکول بی خطر اکسیژن O2 تبدیل می‌شود. بنابراین، ازن باید به طور مداوم و در مدت زمان کوتاهی تولید و وارد آب استخر شود تا اثربخشی لازم در ضدعفونی را داشته باشد. در غیر اینصورت، احتمال رشد جلبک و خزه و عدم از بین رفتن آلودگی‌های جدید افزایش می‌یابد.
پارامترهای مؤثر بر اثربخشی ازن
چندین فاکتور بر روی اثربخشی ازن در ضدعفونی آب استخر تأثیر گذارند. اولین مسئله، مدت زمان تماس ازن با آب استخر است. ازن خاصیت ماندگاری بالایی ندارد و باید در مدت زمان کوتاهی تولید و به آب تزریق شود. ورود آب از کف استخر و حرکت آن به سمت سطح باعث افزایش احتمال تماس ازن با آلاینده‌ها و کلرامین می‌شود. دومین مسئله، اندازه حباب‌های ازن و نرخ تولید آنها است. هر چه اندازه حباب‌های ازن و نرخ تولید آنها بیشتر باشد، احتمال برخورد آنها با مواد آلاینده و اکسید کردن آنها افزایش می‌یابد.

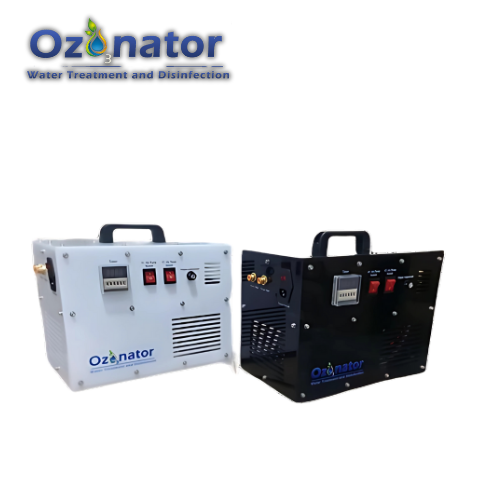

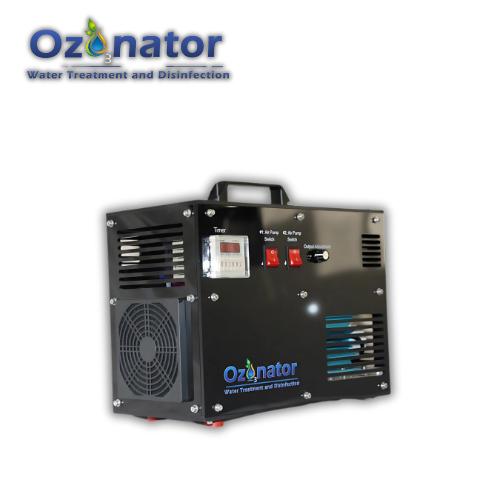

معرفی دستگاه ازون Ozonator
دستگاه ازون ازوناتور یک دستگاه تولید کننده گاز ازون و مناسب برای استخرهای شنا تا اندازه 80 متر مکعب است. این دستگاه محصول کشور تایوان بوده و از بهترین برندهای تجهیزات الکترونیکی درون آن استفاده شده است. قابلیت تنظیم غلظت خروجی ازون و همچنین قابلیت زماندهی اتوماتیک به دستگاه از دیگر ویژگی‌های این دستگاه است.
مشخصات فنی این دستگاه عبارتند از:
- تایمر اتوماتیک
- تنظیم کننده میزان خروجی ازون
- غلظت 88 mg/Lit
- ورودی اکسیژن
- قابلیت کار با هوای محیط
- میزان تولید ازون 10 gr/hr
- فیلتر رطوبتگیر داخلی
- استفاده از تکنولوژی کوارتزی برای تولید ازون
دستورالعمل نصب دستگاه ازون
توجـــــــــــــــــــــه:
در هنگام نصب بایستی توجه شود تا دستگاه را به گونه‌ای نصب کرد که تحت هیچ شرایطی آب وارد دستگاه نشود، ورود آب به درون دستگاه باعث آسیب جدی به دستگاه خارج شدن دستگاه از شرایط گارانتی خواهد شد.
نصب دستگاه در مدار لوله‌کشی
بهترین مکان برای نصب دستگاه ازون در مدار لوله‌کشی استخر در انتهای مسیر لوله‌کشی و درست پیش از ورود آب به درون استخر است. با توجه به اینکه عموما تاسیسات استخرها در سطحی پایین‌تر از تراز آب استخر هستند، زمانیکه پمپ استخر خاموش است جهت جریان آب در لوله‌ها معکوس می‌شود. در چنین حالتی اگر تدابیر لازم اندیشیده نشده باشد آب استخر می‌تواند وارد دستگاه ازون شده و به دستگاه آسیب جدی وارد نماید و دستگاه را از گارانتی خارج کند.
در استخرهایی که موتورخانه آنها پایین‌تر از سطح آب استخر است برای جلوگیری از نفوذ آب به درون دستگاه ازون می‌بایست در مسیر لوله‌کشی از شیر برقی یا شیر یکطرفه استفاده کرد تا در زمانی که پمپ آب خاموش است شیر برقی (یا شیر یکطرفه) بسته بوده و مانع ایجاد جریان معکوس آب از سمت استخر به سمت تجهیزات شود. همچنین می‌توان از سوپاپ‌های یکطرفه آکواریومی در مسیر شیلنگ ازون تا ونتوری استفاده نمود که به عنوان یک روش قابل اطمینان توصیه نمی‌شود.
در تصویر 2 حروف توضیحات هر حرف انگلیسی در جدول زیر آورده شده است.
| توضیحات | حرف انگلیسی | ردیف |
| اتصال سه راهی (ترجیحا UPVC) | A | 1 |
| اتصال زانویی (ترجیحا UPVC) | B | 2 |
| ونتوری | C | 3 |
| شیلنگ رابط مخصوص | D | 4 |
| شیر یکطرفه یا سوپاپ هوا (2 عدد به صورت سری) | E | 5 |
| بست نگهدارنده (برای جلوگیری از جدا شدن شیلنگ) | F | 6 |
| شیر Bypass | G | 7 |
| لوله UPVC | H , I | 8 |
نکات ایمنی راه‌اندازی و نصب
مداراهای الکتریکی داخلی دستگاه ازون ولتاژهای بسیار بالایی دارند به همین دلیل رعایت اصول ایمنی اهمیت بسیار بالایی دارد. لطفا به هنگام نصب و استفاده از دستگاه اصول ایمنی زیر را رعایت نمایید:
- علیرغم اینکه داخل دستگاه از فیوزهای محافظ استفاده شده است اما حتما از محافظ جان (30ma) استفاده نمایید.
- دستگاه و دوشاخه از رطوبت حفظ شود. همچنین سیم برق دستگاه آب را به پریز هدایت نکند.
- هرگز نباید آب درون دستگاه نفوذ کند یا دستگاه درون آب فرو رود.
از آنجایی که تزریق ازون تنها باید زمانیکه که آب در لوله‌های مدار تاسیسات استخر در جریان است انجام شود و علیرغم اینکه دستگاه‌های ازون OZONATOR دارای تایمر روشن/خاموش هستند، پیشنهاد می‌شود برق دستگاه ازون به تابلو فرمان یا به تایمری که پمپ استخری نیز به آن متصل است وصل شود. با انجام اینکار تزریق ازون فقط در زمان‌هایی که پمپ روشن بوده و آب در لوله‌ها جریان دارد کار می‌کند و با خاموش شدن پمپ و توقف جریان آب در لوله‌ها دستگاه ازون هم خاموش می‌شود.
نحوه نصب ونتوری
ونتوری یا انژکتور به تزریق بهتر ازون در آب استخر کمک می‌کند. اما برای اینکه ونتوری بهتری بازدهی را داشته باشد نکاتی باید رعایت شوند.
مهمترین نکته‌ای که در هنگام نصب ونتوری بایستی رعایت کرد اینست که فشار در خروجی ونتوری باید کمتر از فشار ورودی باشد کمتر بودن فشار در خروجی باعث افزایش مکش در قسمت ورودی ازون می‌شود که اینکار اهمیت بسیاری دارد. پیشنهاد می‌شود فشار در خروجی 25% تا 30% کمتر از فشار ورودی ونتوری باشد. (تصویر 4)
برای دستیابی به چنین اختلاف فشاری به شکل‌های مختلفی می‌توان ونتوری را نصب کرد که در ادامه بیان می‌شود:
-
استفاده از شیر در مسیر لوله برای ایجاد اختلاف فشار
در این روش مطابق تصویر 5 ونتوری بر روی یک مسیر عبور فرعی (Bypass) نصب شده و در مسیر اصلی انتقال آب یک شیر قرار می‌گیرد. سپس شیر را مقدار کمی میبندیم تا باعث ایجاد اختلاف فشار در ورودی و خروجی شیر شود پیشنهاد می‌شود شیر در حالت 80-85% حالت کاملا باز قرار گیرد. مشکلی که این روش ایجاد می‌کند کاهش جریان آب در مدار لوله‌های استخر بوده و باعث افزایش زمان کارکرد پمپ می‌شود.
-
استفاده از بوستر فشار در ورودی ونتوری
استفاده از یک بوستر در ورودی ونتوری باعث افزایش فشار در ورودی شده و اختلاف فشار مورد نظر را تامین می‌کند. اگرچه این روش خوبی است اما به دلیل افزایش هزینه پیشنهاد نمی‌شود. (تصویر 6)
- روش پیشنهادی:
روش پیشنهادی برای دستیابی به اختلاف فشار مورد نظر در ورودی و خروجی ونتوری این است که ورودی ونتوری به قبل از فیلترشنی وصل شده و خروجی ونتوری به بعد از فیلترشنی وصل شود. با انجام اینکار فیلترشنی نقش کاهنده فشار را بازی می‌کند و اختلاف فشار مورد نظر در ورودی و خروجی ونتوری بدست می‌آید. (تصویر 7)
