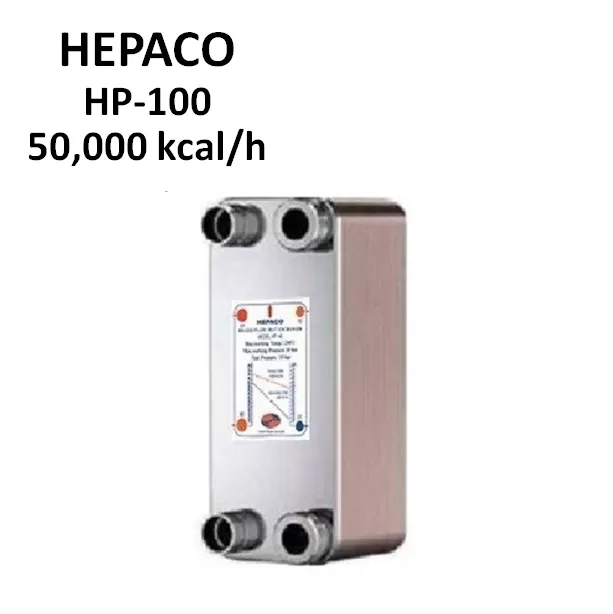

مبدل حرارتی صفحه ای هپاکو مدل HP-100

مشخصات مبدل حرارتی صفحه ای هپاکو HP-100

• مبدل هپاکو HP100 ساخت کمپانی هپاکو، از نوع صفحه ای یکپارچه (مبدل صفحه ای بریز) و از جنس استنلس استیل 316 می باشد.
• با استفاده از مبدل ورقه ای هپاکو در مصرف انرژی تا 40 درصد صرفه جویی می شود.
• به دلیل ابعاد کوچک مبدل صفحه ای، فضای مورد نیاز در موتورخانه کاهش می یابد و همچنین در هزینه های حمل و نقل نیز صرفه جویی می شود. مبدل هپاکو HP100 دارای ابعادی معادل 193 * 84 * 91.8 میلیمتر می باشد.
• توان حرارتی مبدل hp-100 معادل 50.000 کیلوکالری در ساعت است.
• دبی آب مصرفی مبدل هپاکو hp-100 معادل 1000 لیتر در ساعت (در اختلاف دمای 50 درجه سانتی گراد)  است.
• کمپانی هپاکو توصیه می کند که جهت عملکرد صحیح مبدل HP-100 از پمپ گراندفوس مدل 60-25 به منظور انتقال آب از دیگ به مبدل استفاده نمایید. در صورتیکه این پمپ در دسترس نمی باشد باید از پمپی با هد و دبی مشابه استفاده نمود.
• قیمت مبدل هپاکو HP100 با توجه به راندمان بالای آن (حدود 95 درصد ) و ضریب انتقال حرارتی کلی بالا ( w/m2C 5000  ) مقرون به صرفه می باشد.
• نصب و نگهداری مبدل حرارتی ورقه ای ساده بوده و هزینه چندانی ندارد.
• فشار تست مبدل هپاکو برابر 45 بار می باشد ولیکن قابلیت تحمل فشار کارکرد دائم تا 30 بار را داراست.
• مبدل صفحه ای هپاکو تحمل دما از بازه 196- درجه سانتی گراد تا 200 درجه سانتی گراد را دارد.
• از دیگر مزایای مبدل هپاکو می توان به عمر بالا، دوام در کارآیی و راندمان و رسوب گذاری پایین اشاره نمود.

نکات مهم در نصب مبدل حرارتی صفحه ای هپاکو

لطفا توجه فرمایید نصب و راه اندازی مبدل هپاکو باید توسط نیروی متخصص و کارشناس این امر صورت بگیرد ولیکن نکات کلی زیر در مراحل نصب و راه اندازی باید مدنظر باشد:

• به منظور استفاده از حداکثر راندمان مبدل هپاکو لازم است جریان در دو مدار بصورت موازی و با جهت مخالف یکدیگر نصب شود. در صورت نصب صحیح مبدل صفحه ای هپاکو، افت فشار آب در آنها حداقل بوده و ظرفیت بار گرمایی به حداکثر میزان خود می رسد.
• در راستای نگهداری صحیح از مبدل صفحه ای HP100 توصیه می شود علی رغم قابلیت تحمل فشار تا 30 بار، فشار کارکرد را پایینتر از 15 بار نگهدارید.
• برای جلوگیری از گرفتگی مبدل، استفاده از فیلتر صافی مناسب از جنس استنلس استیل الزامی می باشد.
• جهت استفاده بهینه از مبدل صفحه ای توصیه می شود از آب نرم یا سختی گیری شده استفاده نمایید. به این منظور باید آب قبل از ورود به مبدل ابتدا از سختی گیر رزینی عبور نماید.
• لطفا از ضد رسوب های الکترونیکی و مغناطیسی به هیچ وجه استفاده نفرمایید.
• برای جلوگیری از برگشت آب باید از شیر یکطرفه استفاده نمود.
• به منظور امکان سرویس دوره ای و اسید شویی مبدل ها، توصیه می شود روی تمامی لوله های ورودی و خروجی، شیر فلکه و مهره ماسوره نصب شود.
• توجه فرمایید نصب یک عدد شیر یکطرفه و دو عدد فیلتر صافی قبل از راه اندازی مبدل حرارتی الزامی می باشد، لذا در صورت نیاز، این تجهیزات (مطابق با سایز لوله های ورودی و خروجی) باید همراه با مبدل حرارتی خریداری شوند.
• در صورتیکه از بخار بعنوان سیال حامل انرژی گرمایی استفاده شود می توان از بخار تا فشار 3 بار استفاده نمود.

نحوه انتخاب مبدل هپاکو بعنوان مبدل آبگرم ساختمان

بنا به نظر کمپانی هپاکو، در صورتیکه از مبدل حرارتی صفحه ای به منظور تولید آبگرم بهداشتی واحد مسکونی استفاده می شود، باید برای هر واحد بر اساس تعداد حمام، ظرفیت مصرف آب مناسبی در نظر گرفته شود. بطور حدودی برای واحد های تک حمام میزان 350 لیتر بر ساعت، واحدهای دو حمام 450 لیتر بر ساعت و واحدهایی با بیش از دو حمام مقدار 550 لیتر در ساعت باید دبی مصرفی در نظر گرفت. بعنوان مثال برای یک ساختمان مسکونی با 10 واحد تک حمام، باید 10*350 لیتر در ساعت یعنی 3500 لیتر در ساعت دبی در نظر گرفت که مطابق با ردیف 11 جدول بوده و مبدل hp-350 برای این ساختمان مناسب می باشد. توجه داشته باشید محاسبات توضیح داده شده بطور تقریبی بوده و انتخاب دقیق مبدل باید توسط کارشناسان این امر صورت گیرد.

در انتخاب مبدل حرارتی مناسب پروژه باید به ظرفیت و توان حرارتی دیگ ابگرم توجه نمود تا دسترسی به میزان آبگرم کافی جهت تبادل حرارت در مبدل فراهم شود. در انتخاب دیگ گرمایشی باید عوامل مختلفی را در نظر گرفت از جمله ظرفیت گرمایشی مورد نیاز برای مصارف مختلف، مثلا در ساختمانی که مبدل صفحه ای، مبدل استخر و … وجود دارد، ظرفیت دیگ باید از مجموع ظرفیت های مورد نیاز اینها کمی بیشتر انتخاب شود. همچنین هد و دبی پمپی که آب را از دیگ به مبدل منتقل می کند نیز حائز اهمیت می باشد. پمپ مورد استفاده جهت انتقال آب دیگ به مبدل باید دبی مناسبی از آب را به مبدل برساند تا کارکرد صحیح مبدل تضمین شود.

از مزایای استفاده از مبدل ورقه ای بعنوان مبدل آبگرم بهداشتی مصرفی ساختمان، علاوه بر امکان گرمایش آبگرم مصرفی بصورت لحظه ای در مبدل صفحه ای می توان به ضریب بالای انتقال حرارت در آنها اشاره نمود بطوریکه این ضریب در مبدل صفحه ای حدود 5000 w/m2c می باشد. در حالیکه ضریب انتقال حرارت در منابع دوجداره حدود 500 و در منابع کوئل دار حدود 1250 است. به همین دلیل گفته می شود که با استفاده از مبدل ورقه ای می توان تا حدود 40 درصد در مصرف انرژی صرفه جویی نمود.
